卓能水溶性单组分聚氨酯注浆夜
卓能水溶性单组分聚氨酯注浆液是由多氰酸酯和多羟基聚醚进行化学合成的高分子注浆堵漏材料。该材料遇水后发生化学反应，形成弹性胶状固结体，从而达到很好的止水目的，是新一代的防水堵漏补强材料。
1.应用各种建筑物与地下混凝土工程的裂缝、伸缩缝、施工缝、结构缝的堵漏密封。
2.应用地质钻探工程的钻井护壁堵漏加固。
3.应用水利水电工程的水库坝体灌浆，输水隧道裂缝堵漏、防渗，坝体混凝土裂缝的防渗补强。
4.应用高层建筑物及铁路、高等级公路路基加固稳定。
5.应用煤炭开采或其他采矿工程中坑道内堵水，顶板等破碎层的加固。
6.应用桥梁基础的加固和桥体裂缝的补强。
7.应用已变形建筑物的加固，混凝土构筑物如水塔、水池缝隙的补强及防止沉陷。
8.应用土壤改良、土质表面的防护及稳定加固等。

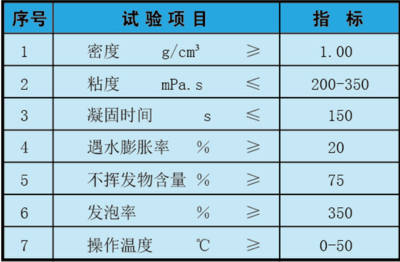

1、浆液遇水后自行分散、乳化、发泡，立即进行化学反应，形成不透水的弹性胶状固结体，有良好的止水性能。
2、反应后形成的弹性胶状固结体有良好的延伸性、弹性及抗渗性、耐低温性，在水中永久保持原形。
3、与水混合后粘度小，可灌性好，固结体在水中浸泡对人体无害、无毒、无污染。
4、浆液遇水反应形成弹性固结体物质的同时，释放CO2气体，借助气体压力，浆液可进一步压进结构的空隙，使多孔性结构或地层能完全充填密实。具有二次渗透的特点。
5、浆液的膨胀性好，包水量大，具有良好的亲水性和可灌性，同时浆液的粘度、固化速度可以根据需要进行调节。
6、聚氨酯与土粒粘合力大、形成高强度弹性固结体，防止地基变形、龟裂、崩坏，从而使地基得到补强。
7、浆液的粘度、固化速度可以调节。注浆设备与工艺简单，投资费用少。
8、油溶性聚氨酯灌浆材料由主浆液与促进剂两种组份组成，水溶性聚氨酯灌浆材料是属于单组份材料。
1.施工时穿戴防护器具（如手套、护目镜），避免皮肤直接接触，如有沾染应以大量清水冲洗。
2.本产品为溶剂性材料，施工时必须注意通风及远离火源。材料未固化前，施工区周围不得使用明火。
3.机器使用完毕，应马上用清洁剂清洗干净。
1、检查：仔细检查漏水部位，清理渗漏部位附近的污物,以备灌浆。
2、布孔：在漏水部位打灌浆孔，对深层裂缝可钻斜孔穿过缝面，一般孔距为２０ｃｍ—５０ｃｍ。
3、埋嘴封缝：埋设注浆嘴，用快干水泥封闭。
4、灌浆：根据渗漏部位的具体情况确定灌浆压力、灌浆量。用堵漏注浆泵将本产品灌入裂缝，当全邻孔出现纯浆液时，移至邻孔，在规定的压力下灌浆，直至压不进为止（注入率≤0.01L/min），随即关闭阀门。（一般灌浆压力0.3Mpa）。
5、7２小时后检查渗漏部位有无渗水，无渗水将灌浆嘴折断，用快干水泥将基面封闭、抹平。
1、贮存在干燥阴凉处，保质期为自生产之日起半年。
2、运输中不得碰撞、直晒、雨淋。防止烟火。
3、每桶包装10kg、20kg、亦可根据客户要求另行包装。
